凿岩台车产品型号综述

1 前言

凿岩台车产品广泛应用于公路隧道、铁路隧道、地下矿山、地下洞库等工程施工项目中,岩体掘进是一项重要工序。钻爆法是岩体掘进的高效施工方法,随着地下工程施工需求的逐步加大及国家对施工安全重视程度的提升,凿岩台车已经成为钻爆法施工的必备工程装备。凿岩台车具有钻孔速度快、定向性好、机动性强、作业效率高、劳动强度低等优点。凿岩台车产品根据其应用于隧道、地下矿山等工况,细分为隧道用凿岩台车;在地下非煤矿山施工领域细分为液压掘进钻车、液压采矿钻车、液压锚杆钻车等类型。目前,除矿山安全认证统一要求的产品型号外,凿岩台车多为企业自主命名。本文通过探究凿岩台车的型号命名规则,为产品型号管理提供系统的方法,为凿岩台车产品的型谱管理及市场推广提供相关依据。

2 编制产品型号的意义

产品型号是产品在生产、销售及使用中不可缺少的编号,保证了产品量值准确一致,是实现产品通用化、系列化、组合化的必要条件。随着我国凿岩机械行业的发展以及凿岩装备技术水平和系统管理水平的不断提高,对型号标准化的要求越来越高。充分发挥型号标准化工作在产品研制中的作用,对产品的发展具有重要意义。各主机生产厂通过在企业内部开展型号标准化管理,是降低产品研制风险,缩短产品研制周期,达到产品研制目标,实现系列化、通用化、模块化设计,提高产品效益,保证产品质量的重要手段。

3 产品型号的编制原则

产品型号编制应满足相关法规、行业标准、产品认证等市场准入的要求,且简明易懂,符合行业习惯。可单独供货的产品和主要部件均应编制产品型号。产品型号编制应按产品类型、组别和型别的分类原则进行,并能反映产品特征信息。

为区别不同企业生产的同种产品,允许生产企业在产品型号中增加制造企业标识代码。企业内各产品的型号不得重复,且能够反映产品主要结构和功能特点,体现产品升级、换代情况。产品型号须经公司相关标准化技术委员会审批,经批准备案后方可使用。为方便用户使用,产品出厂技术文件中应对产品型号的含义予以说明。

4 产品型号的编制方法

地下非煤矿山施工领域凿岩台车可细分为液压掘进钻车、液压采矿钻车、液压锚杆钻车等类型,要求满足矿用产品安全标志认证法规、标准要求,且产品型号强制执行JB/T1590-2010《凿岩机械与气动工具产品型号编制方法》中命名规则。为打造企业品牌,体现公司产品型号特色,一些企业对于矿山安全认证产品单独命名其型号,以便产品宣传和销售。隧道用凿岩台车产品型号主要依据JB/T1590-2010《凿岩机械与气动工具产品型号编制方法》中命名方法,企业也可自行定义其产品型号。

4.1 安全标志认证凿岩台车型号的组成与表示方法

4.1.1 产品型号构成

产品型号依次由产品类别、组别、型别、产品主参数、产品改进设计状态、制造企业标识等产品特征信息代码组成。企业标识码为可选要素,其余为必备要素。对于有特殊性能或特殊用途的产品,应在型别代码后增加特性代码。通常产品的类别、组别、型别和特性代码应采用这些特征信息的关键字、词的汉语拼音大写首字母表示,其中“I”和“O”不允许使用。产品型号编制表见表1。

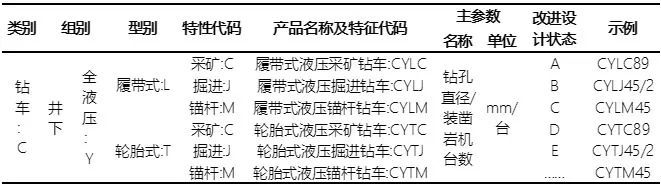

表1 凿岩台车产品型号编制表

b1-1

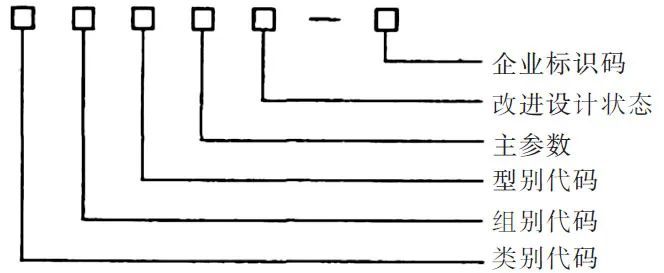

示例:

t1-1

当类别代码、组别代码和型号代码同时出现重复时,或单个字母难以表达产品特征时,可用两个关键字、词的拼音首字母表示。主参数代码用阿拉伯数字表示。

产品的改进设计状态代码以大写英文字母表示(I和O除外),缺省时表示初次设计,A表示第1次改进,B表示第2次改进,依此类推。

制造企业标识码可以用企业简称的拼音首字母表示,也可用产品的商标代码表示,并置于产品型号的最后,与产品型号之间用一字线隔开。

4.1.2 主参数代码的标示方法

双主参数时,应采用斜杠“/”将两个主参数隔开,第二项主参数为1时不标注。如:钻孔直径为45mm的两臂轮胎式液压掘进钻车产品型号及主参数代号表示为CYTJ45/2,其中第二项主参数中的2代表装凿岩机的台数为两台。

4.2 企业自行命名的凿岩台车产品型号

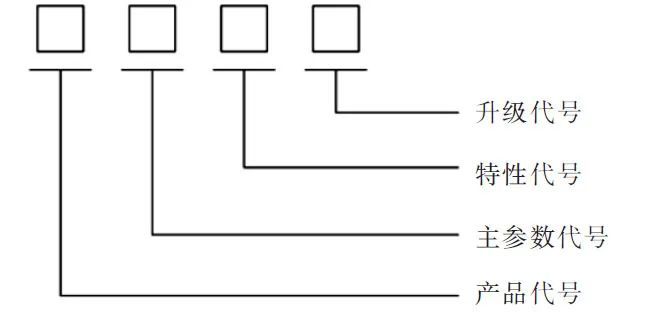

企业自行命名的产品型号通常由产品代号、主参数代号、特性代号、升级代号组成,其中产品代号和主参数代号是必备代号,表示如下:

t2-1

4.2.1 产品代号

产品代号通常由企业名称代号、类型代号、类组代号组成的2~3位大写英文字母组成,类组代号、类型代号各用1位字母(I、O、X除外)的英文名称字母或汉语拼音首字母表示,同一基型产品衍生出的系列产品,产品类型代号相同。

4.2.2 主参数代号

主参数代号用阿拉伯数字0~9表示,通常不超过5位,根据产品所属的行业特点确定。

4.2.3 特性代号

特性代号根据产品的特点编号,用以补充说明产品主要配置特征,表示与基型产品在特性上的区别,例如:根据产品应用区域、配置、工作装置、工作环境不同赋予特性代号。

4.2.4 升级代号

升级代号采用1位大写英文字母表示(I、O除外)。升级代号通常在以下情况使用:

(1)产品的主要结构、基本性能、重要技术参数发生改变,需重新设计、试制和鉴定。

(2)产品性能有重大提升,新技术使用后用户使用成本有较大降低,作业效率有较大提升,根据产品换代时定位的技术方案,确定为新一代产品。

在基型产品基础上增加或更改单个部件不同配置时,不使用升级代号。企业自主命名的产品型号编制方法示例见表2。

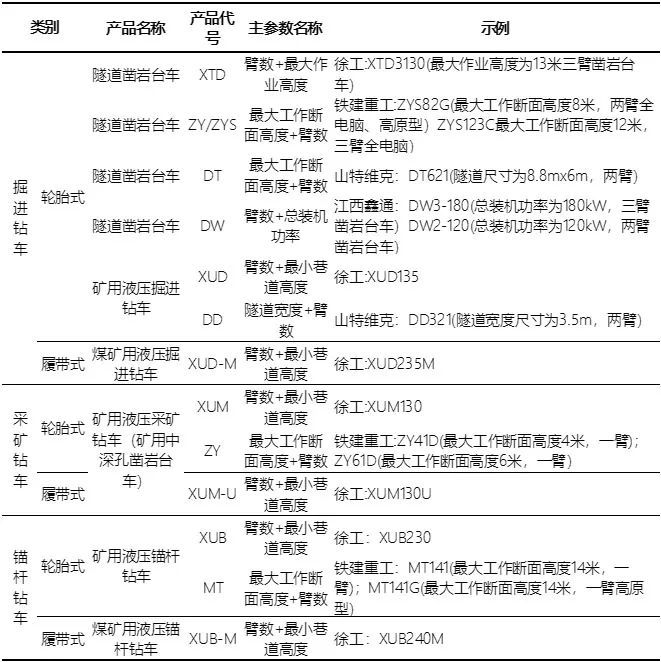

表2 企业自行命名的凿岩台车产品型号编制方法示例

b2-1

5 产品型号的应用

同一产品应使用相同型号,对其使用的不同配置,通常在设计过程中采用并存的方式进行区分,如在产品图号后面增加-Ⅱ、-Ⅲ等。特性代号区分同类产品中不同的结构或功能,应根据实际情况选择使用。

6 产品型号的管理

通常在新产品立项评审完成后,由产品主管填写《产品型号申请表》。该表部门负责人审核,该表标准化部门工程师给定产品型号后,再由销售部门会签,技术分管领导批准。产品型号申请表批准后,应于2日内到标准化部门备案,并在档案室归档。

产品型号申请表中的信息通常包括产品名称,产品概况介绍,标准化工程师建议的产品型号及名称,相关部门及分管领导分别签署的意见。

产品型号申请通过后,技术文件与销售文件的产品型号应与标准化备案的型号一致。因合同要求等原因需要变更、新增现有产品的销售型号时,产品主管应按相关规定申请产品销售型号,并在《产品型号申请表》中注明原产品型号。产品型号申请通过后,随机文件及产品标志上的产品型号应一致。

7 结束语

综上所述,凿岩台车产品型号在企业内影响较大、涉及面较广,关联了产品的研制、销售、服务等各个环节。因此,科学、规范地对凿岩台车产品进行型号命名,有利于产品型谱的系统化管理及产品的宣传推广。
