Eprioc安百拓集团公司露天用液压凿岩机技术参数介绍
１ 安百拓液压凿岩机产品概况
安百拓集团是从瑞典阿特拉斯•科普柯公司拆分出来的新业务独立公司。２０１７年，阿特拉斯•科普柯集团宣布将矿山与开挖业务领域从集团公司中独立出来，成立了Ｅｐｒｉｏｃ安百拓集团。安百拓保留了原阿特拉斯•科普柯矿山与岩石开挖技术的全部组织架构、人员、产品线以及销售网络，同时原建筑技术部的液压破碎锤产品也并入了安百拓。安百拓将成为在矿山与开挖专业领域取代阿特拉斯•科普柯的新品牌。
阿特拉斯•科普柯公司自１９７３年推出第一代液压凿岩机以来，不断改进完善并推出大量新的机型。安百拓集团继承和发扬了原公司的产品，形成了钻孔直径２５～７６.７ｍｍ、７６.７１～１２８.４ｍｍ、１２８.４１～１８０ｍｍ，冲击功率４～１９.４ｋＷ、１９.４１～３４.８ｋＷ、３４.８１～５０ｋＷ，适用于露天凿岩、隧道及巷道掘进、地下采矿用一般岩浅孔、深孔（露天爆破界将炮孔直径５１ｍｍ至１１５ｍｍ，深度大于５米的爆破孔爆破称为中深孔中大口径爆破，简称中深孔爆破）、套管钻孔、锚杆孔的多种型号的液压凿岩机。有些型号的凿岩机又分出许多系列，如ＨＤ重载型、ＨＥ较大功率型、ＥＸ内置液压反打装置型、ＵＸ重型深孔型、ＣＲ适配ＣＯＰＲＯＤ钻具系统型等，更具体的系列参见周志鸿等《阿特拉斯•科普柯公司液压凿岩机型号与技术特点》一文中的表４。

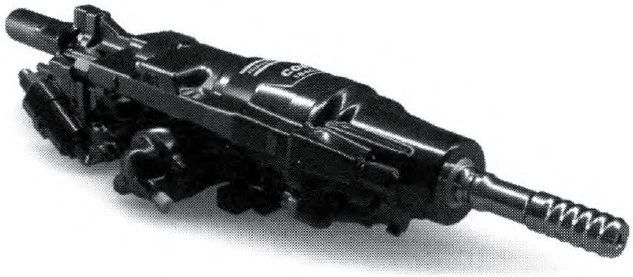

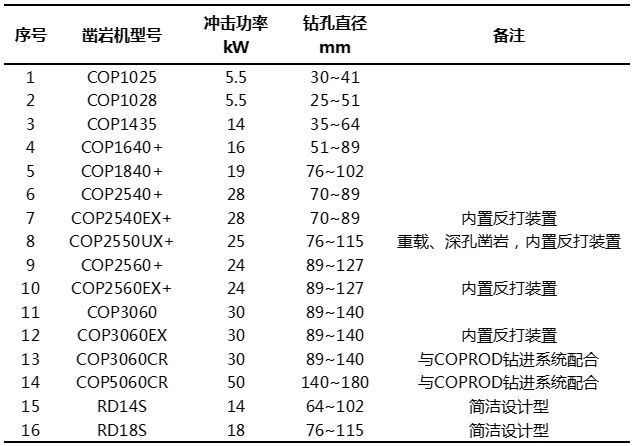

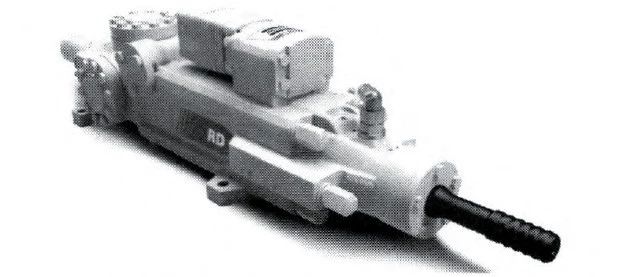

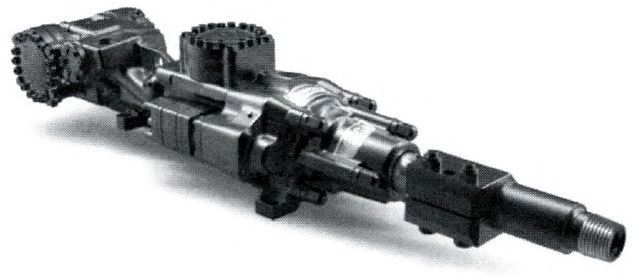

安百拓露天用液压凿岩机具体型号见表１所示。安百拓公司（阿特拉斯•科普柯公司）液压凿岩机具有结构紧凑轻便、流线型设计、同等机重输出功率大等优点，产品外形有其独有的特色。图１为ＣＯＰ１８４０＋型液压凿岩机，是最具代表性的安百拓液压凿岩机外形。ＲＤ系列为简洁设计型，具有设计简洁、运行可靠等特点，产品外形与公司常规液压凿岩机产品有较大区别。图２为ＲＤ１８Ｓ型液压凿岩机外形图。与ＣＯＰＲＯＤ钻进系统配合使用的液压凿岩机外形见图３。
２ 我国现行行业标准跟安百拓液压凿岩机产品现状存在的主要差距
２０１７年工信部批准发布了我国行业标准ＪＢ／Ｔ７１６９—２０１７《导轨式液压凿岩机》。该标准在修订过程中虽然经过激烈的争论最后达成了共识，最终形成了我国的行业标准，但该标准与国际知名企业安百拓集团现有的液压凿岩机产品系列，还存在着诸多的差距。主要表现在：

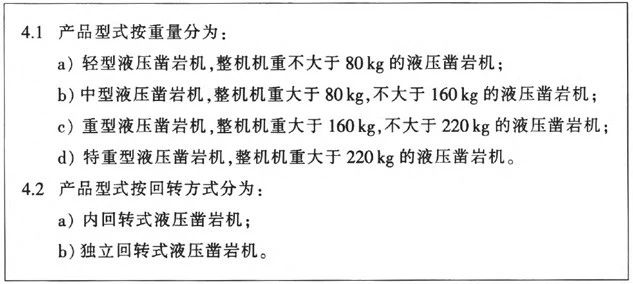

（１）标准中的产品分类粗线条。安百拓将液压凿岩机分为露天、套管、掘进、深孔、锚杆等５类，我国标准并未进行应有的划分（见图４）。

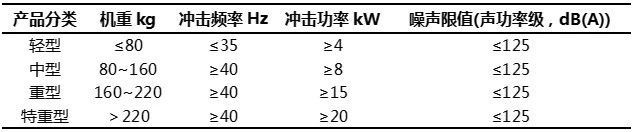

（２）标准中的产品系列划分不够细致。安百拓液压凿岩机将产品按钻孔直径划分为３类：２５～７６.７ｍｍ、７６.７１～１２８.４ｍｍ、１２８.４１～１８０ｍｍ；按冲击功率划分为３类：４～１９.４ｋＷ、１９.４１～３４.８ｋＷ、３４.８１～５０ｋＷ。我国标准划分粗放（见表２），难以指导行业，不像安百拓产品那样实现对市场的覆盖。
（３）大功率凿岩机划分模糊。我国现行行业标准中对于大功率凿岩机只有≥２０ｋＷ的粗略概念（见表2），这主要是我国液压凿岩机民族产业发展现状决定的。总之，我国产业在液压凿岩机产品与安百拓集团公司存在明显差距，应该向该公司学习借鉴，使民族产业的发展能更好地厘清方向、少走弯路，乃至实现弯道超车。
３ 安百拓露天用液压凿岩机产品参数概述

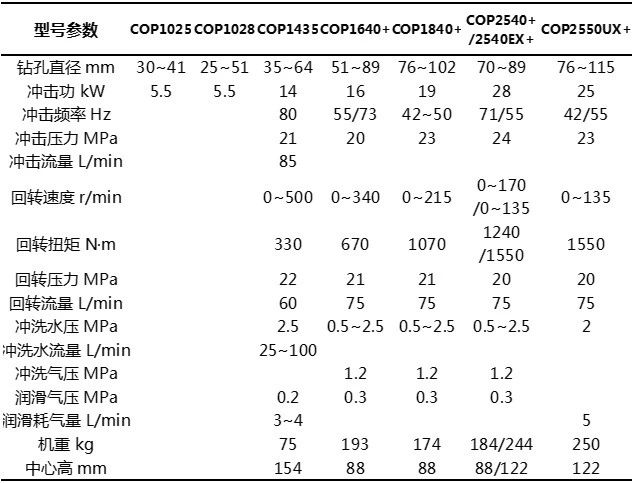

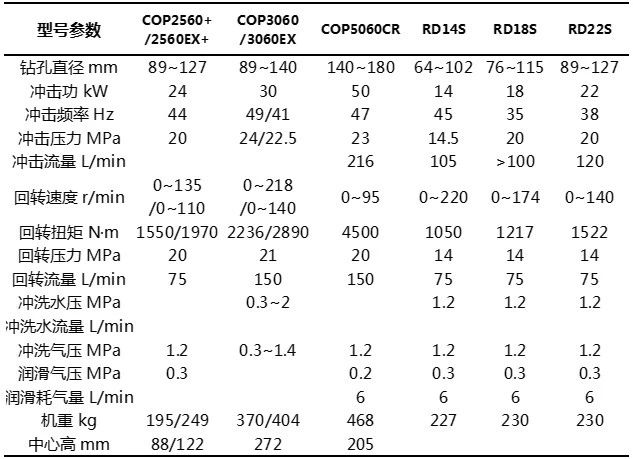

本文对安百拓现有露天用液压凿岩机产品参数进行了汇总，见表３，表４。
４ 安百拓露天用液压凿岩机的技术发展趋势特点

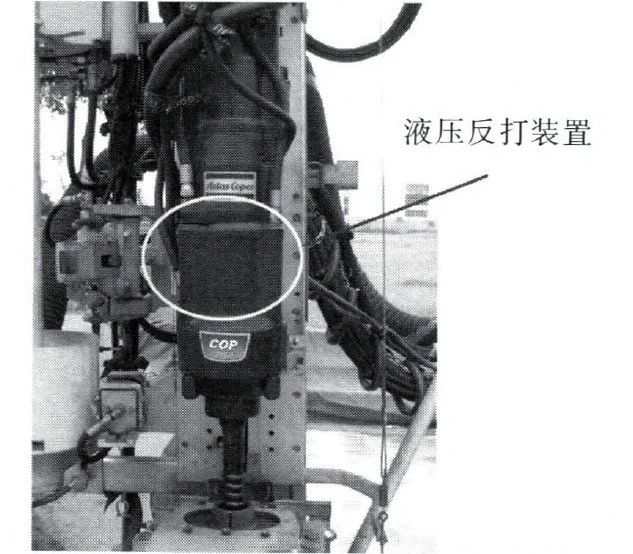

随着全球采矿工程市场的不断发展，安百拓公司（阿特拉斯•科普柯公司）从提高产品施工效率、降低产品卡钎故障、缩短钻孔故障处理时间，以及多用途多功能原则出发，其作为凿岩设备核心部件的液压凿岩机产品，其性能参数逐步向着大输出功率、大回转扭矩、高回转转速方向发展，并增加了反打装置（见图５）、深孔重型等特殊设计。尤其是推出了输出功率高达５０ｋＷ，冲击能超过１０００Ｊ的重型ＣＯＰ５０６０ＣＲ凿岩机。从而极大的提高了凿岩穿透力，并有效提高了凿孔直径。并研发出高效液压双减震系统和浮动式接头技术、有效提高了凿岩机生产效率，节约了钎具消耗；动力强大的无级变速双向转动马达，具有高扭矩输出和优异的速度控制；机头和驱动装置独立润滑，啮合面和侧螺栓加压润滑，不但提高了生产力，还减少了停机时间；以及改进型闭环ＥＣＬ（电控润滑）系统，可使凿岩作业更洁净，符合全球越来越严格的环保要求。
５ 安百拓露天用液压凿岩机产品与原阿特拉斯公司产品变动情况简述
目前安百拓集团公司用于露天作业最小型号的凿岩机是ＣＯＰ１０２５，冲击功率５.５ｋＷ、钻孔直径３０～４１ｍｍ。然而市场上使用的露天凿岩设备，基本上是口径大于５１ｍｍ的。原阿特拉斯•科普柯公司ＣＯＰ１２３８是一款应用量很大的凿岩机，曾配备在阿特拉斯ＲＯＣ７１２、ＲＯＣ７２２、ＲＯＣ７４２、ＲＯＣ７４８、ＲＯＣ８１２等多种型号的露天液压钻车上。如今安百拓集团公司网站上已经查不到这款凿岩机，代之的是用于隧道开挖和掘进作业的ＣＯＰ１２３８Ｋ型凿岩机。目前安百拓用于露天凿岩的是Ｔ３０型露天液压钻车，配备ＣＯＰ１６４０＋型液压凿岩机。
ＣＯＰ１８３８也是原阿特拉斯•科普柯公司一款应用量不小的凿岩机。曾配备在阿特拉斯ＲＯＣ８４８等型号的露天液压钻车上。该钻车曾在当年三峡工程施工中使用，是ＲＯＣ Ｄ７露天液压钻车的前身。如今安百拓集团公司网站上也查不到这款凿岩机了，代之的是用于地下采矿作业的ＣＯＰ１８３８＋、ＣＯＰ１８３８ＡＷ＋（适于恶劣环境、高穿透率）、ＣＯＰ１８３８ＨＤ＋（ＣＯＰ１８３８＋的重载版本）、ＣＯＰ１８３８ＭＵＸ＋（内置液压反打装置的ＣＯＰ１８３８＋）、ＣＯＰ１８３８ＨＥ＋（适于较大孔径）、ＣＯＰ１８３８ＨＵＸ＋（内置液压反打装置的ＣＯＰ１８３８ＨＥ＋）型凿岩机。
原阿特拉斯•科普柯公司的ＣＯＰ１８４０ＨＥ型凿岩机。配备于ＲＯＣ Ｄ７、ＲＯＣ Ｄ７Ｃ、ＲＯＣ Ｄ９Ｃ等型号的钻车。钻孔直径６４～１１５ｍｍ。如今安百拓露天用液压凿岩机为ＣＯＰ１８４０＋，钻孔直径７６～１０２ｍｍ。
原阿特拉斯•科普柯公司的ＣＯＰ２５６０、ＣＯＰ２５６０ＥＸ型凿岩机，配备于ＲＯＣ Ｄ９、ＲＯＣ Ｆ９等型号的钻车。钻孔直径７６～１２７ｍｍ（早期的ＲＯＣ Ｄ９型钻车配备的是原阿特拉斯•科普柯公司的ＣＯＰ２１６０型凿岩机。后期该钻车改配ＣＯＰ１８４０和ＣＯＰ２５６０型液压凿岩机）。如今安百拓露天用液压凿岩机为ＣＯＰ２５６０＋、ＣＯＰ２５６０ＥＸ＋。钻孔直径８９～１２７ｍｍ。
ＣＯＰ４０５０也曾是市场上常见的一款原阿特拉斯•科普柯公司用于露天凿岩设备的产品，配备在ＲＯＣ９５２型露天钻机上并与ＣＯＰＲＯＤ钻具配合使用。该钻车也曾在当年的三峡工程中使用。是国内最早使用ＣＯＰＲＯＤ钻具的液压凿岩设备。如今在安百拓只能查到一款内置液压反打装置、用于地下开采的ＣＯＰ４０５０ＭＵＸ型凿岩机。原阿特拉斯•科普柯公司用于露天作业的最大功率凿岩机为４０ｋＷ．目前安百拓用于露天作业的最大功率凿岩机已有５０ｋＷ的ＣＯＰ５０６０ＣＲ凿岩机。
为了降低产品复杂性（零件数量及设置较少），更便于维护及检修（结构简洁直观、无需定制设计工具），安百拓还推出了坚固简洁的设计的三款露天用液压凿岩机：ＲＤ１４Ｓ、ＲＤ１８Ｓ、ＲＤ２２Ｓ。尽管这三款机器采用简洁设计，但安百拓公司声称产品与原阿特拉斯•科普柯的所有凿岩机一样始终提供稳定的性能。
